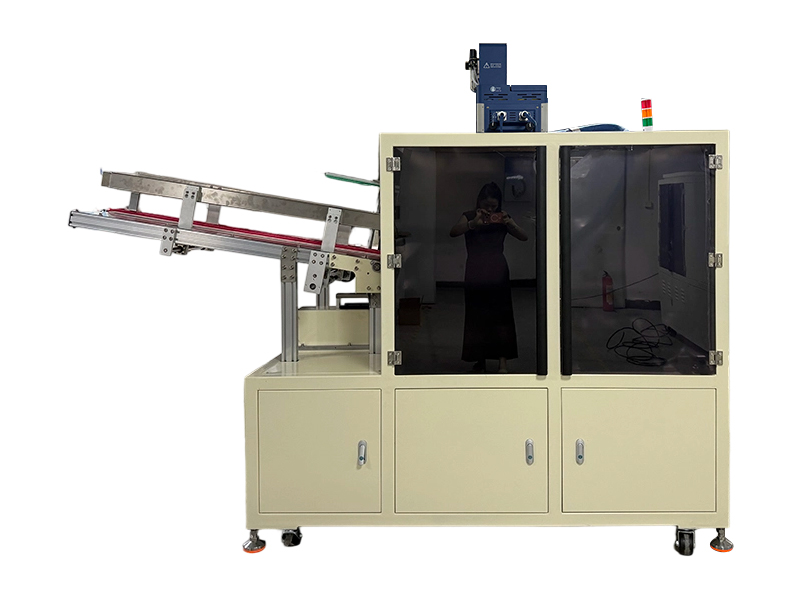

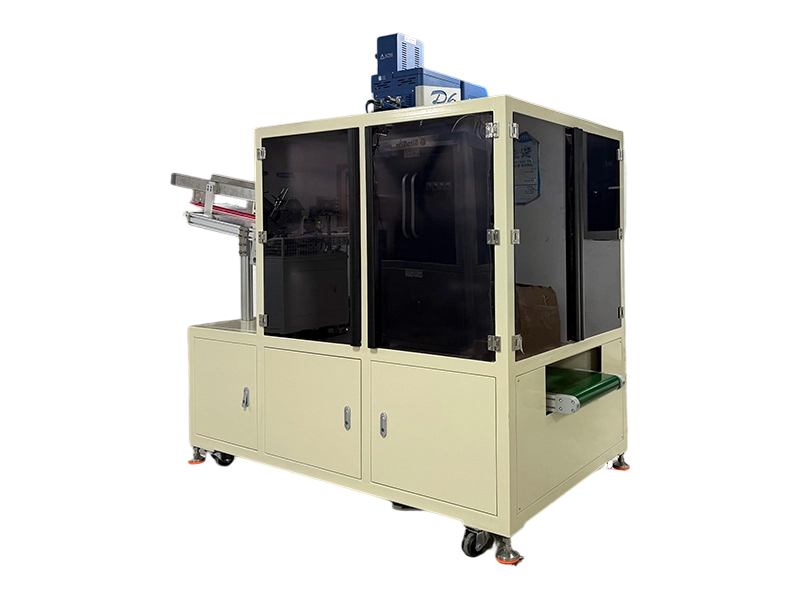

涂胶天地盖折盒机

涂胶天地盖折盒机

上一个：双工位涂胶天地盖折盒机下一个：理料装箱机

详情介绍

视频案例展示：

整机技术参数：

产品型号	CH-ZHJ-300A
机械速度	1000 -1800个/小时（实际速度以设计为准）
设备尺寸	长：2600×宽：1450×高：1800mm
纸盒尺寸	长：130-300×宽：155.6×高：58.7mm(可按需定制)
供给电源	220V、60Hz、1.5Kw
供给气源	600NL/min、0.6-0.8Mpa
机器重量	约700kg

产品优势：

1、适用盒型：天地盖纸盒（礼盒、彩盒、鞋盒、五金，食品，生活用品，化妆品盒等）
2、自动上料与分纸真空吸盘自动吸料，连续送料防双张、防空张、防卡纸检测，自动报警料仓大容量储料，减少频繁补料
3、精准定位纠偏
多组光电传感器+机械挡规双向定位，输送同步控制，杜绝盒坯偏移、歪斜
4、智能热熔涂胶：恒温保温胶路，防止胶水凝固、断胶，涂胶位置、胶线宽度、出胶量独立可调，漏胶、断胶异常检测提醒
5、安全有效防护，机器运动部件具备安全防护量。与产品接触的零部件无焊缝，抛光并钝化。电机出现过载或如果额定负载过度消耗必须停机和报警。
6、设备符合国家质量标准、环保标准、电气安全标准等相应标准。
所有电磁阀及控制信号的反馈均采用直流24伏电源。
所有24伏电源及PLC控制器使用的直流电源采用专用的大功率开关稳压电源进行供电。

设备安装与调试：

1. 设备放置于平整硬化地面，调平地脚，保证机身无晃动。
2. 正确接入三相电源、压缩空气管路，保证气压稳定无漏气。
3. 检查所有传动部件、气缸、传感器无移位、无卡顿。
4. 通电通气后空载试运行，确认各动作顺畅、无异响。

保养：

日常维护保养
1. 清理台面、轨道、传感器粉尘杂物
2. 检查气管无漏气、气缸动作顺畅
3. 检查设备有无异响、异常震动
每周保养
1. 滑轨、轴承、传动部件加注润滑油
2. 紧固整机松动螺丝
3. 校准传感器感应位置
每月保养
1. 全面检查电路接线、端子有无老化松动
2. 检查伺服电机、变频器运行状态
3. 整机精度校准，保证装箱无偏移
长期停机
断电断气、整机清洁、运动部件防锈、整机防尘遮盖。

高速折盒机细节说明：

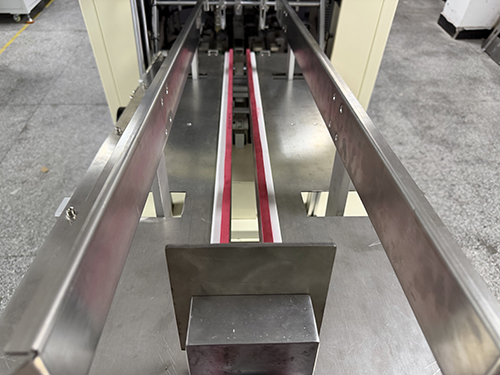

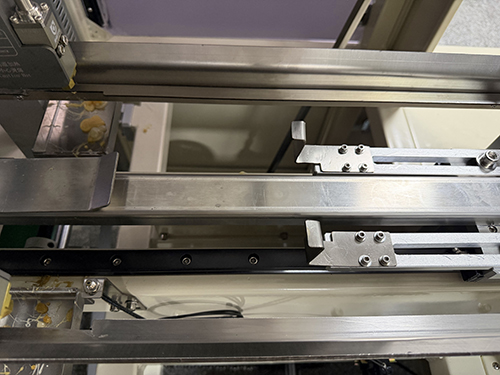

料仓部位
一次可存放300纸盒，料仓大容量储料，减少频繁补料

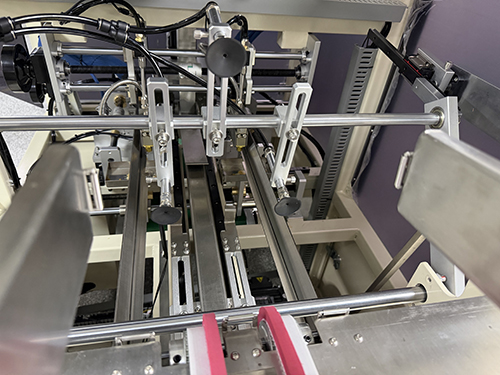

吸盘部位
取料吸盘，吸取纸盒在定位上，光电感应纸盒，真空吸盘自动吸料，连续送料

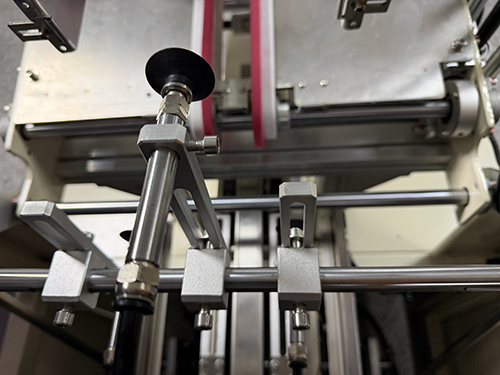

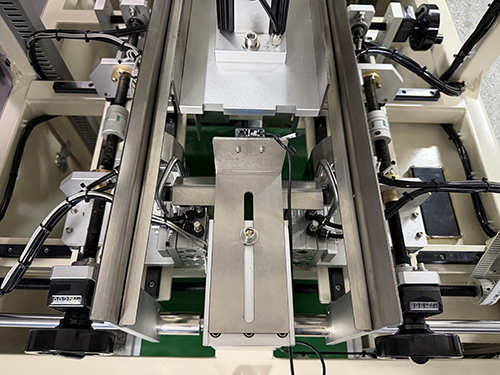

吸盘部位
根据纸盒的大小调节纸盒的吸取部位，防双张、防空张、防卡纸检测，自动报警

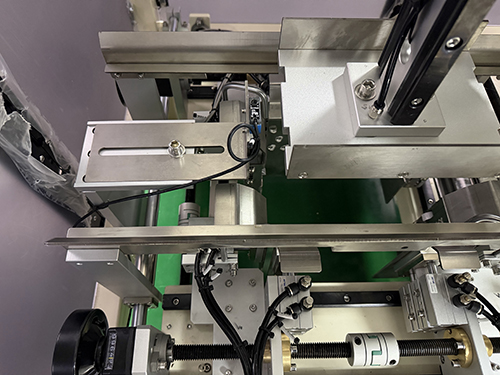

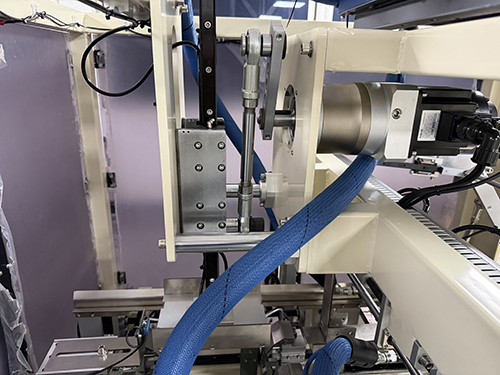

伺服冲压
伺服电机，多组光电传感器+机械挡规双向定位

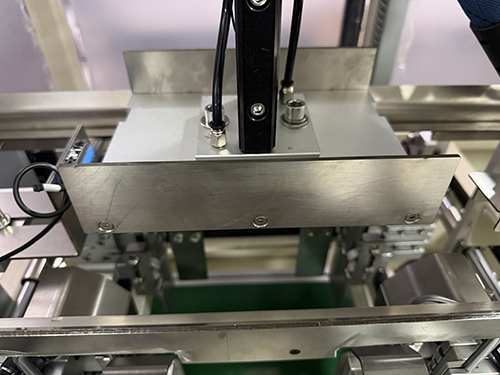

光电检测部位
在线不良品检测（歪盒、缺胶、漏折）
异常声光报警，部分机型支持自动剔除
成品平稳输送出料，可对接收料台/堆垛设备
喷胶部位
恒温保温胶路，防止胶水凝固、断胶涂胶位置、胶线宽度、出胶量独立可调

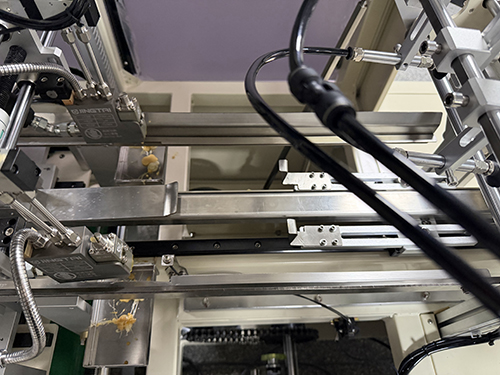

胶枪部位
涂胶位置、胶线宽度、出胶量独立可调，漏胶、断胶异常检测提醒
冲压压合定型
多级压合工位，热熔胶快速固化粘合，压合压力可调，适配不同厚度纸板

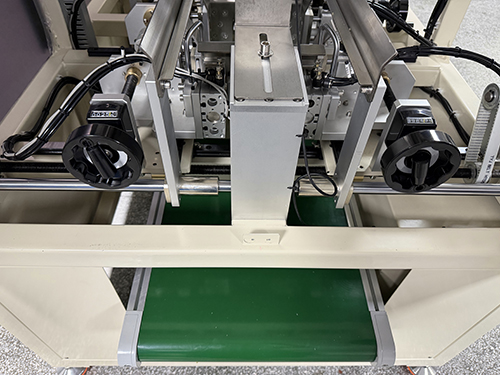

出盒部位
预折机构预先压痕，折痕平整无爆边
多组气缸+凸轮联动，自动完成四边折边、盒耳翻折
成品出料
成品平稳输送出料，可对接收料台/堆垛设备
