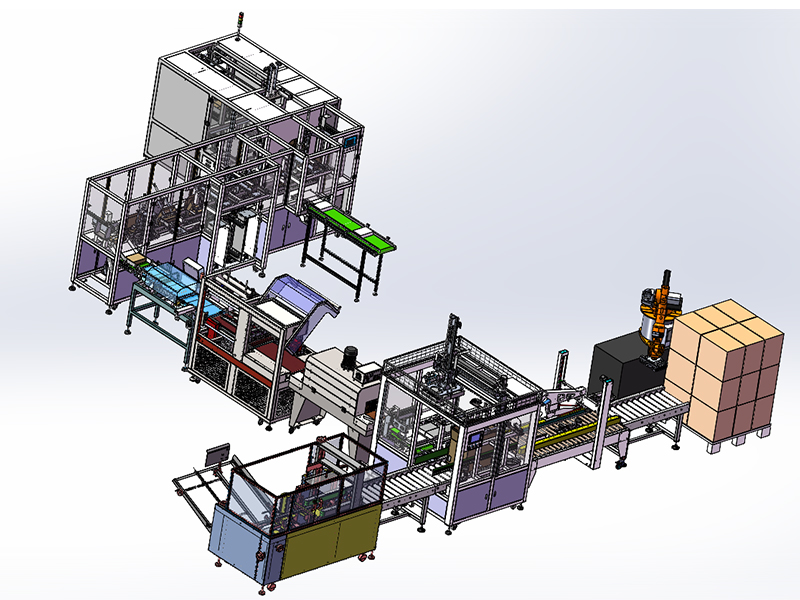

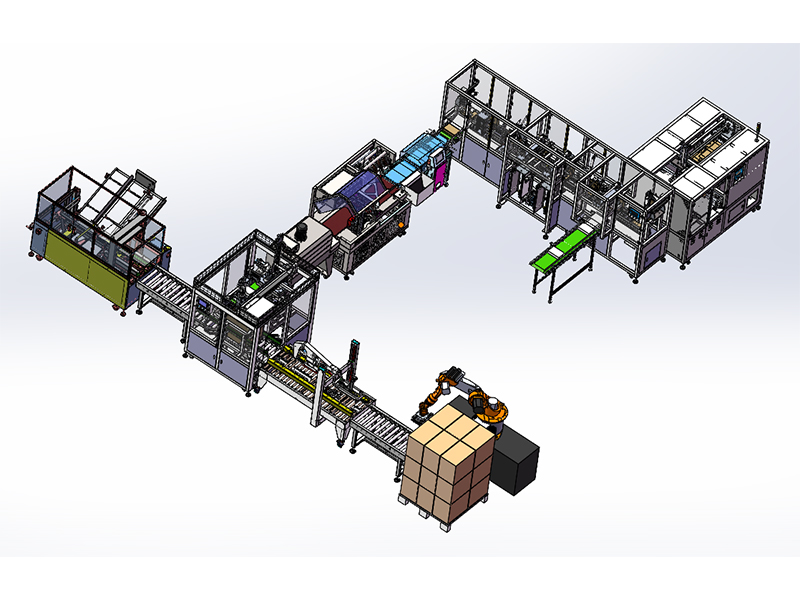

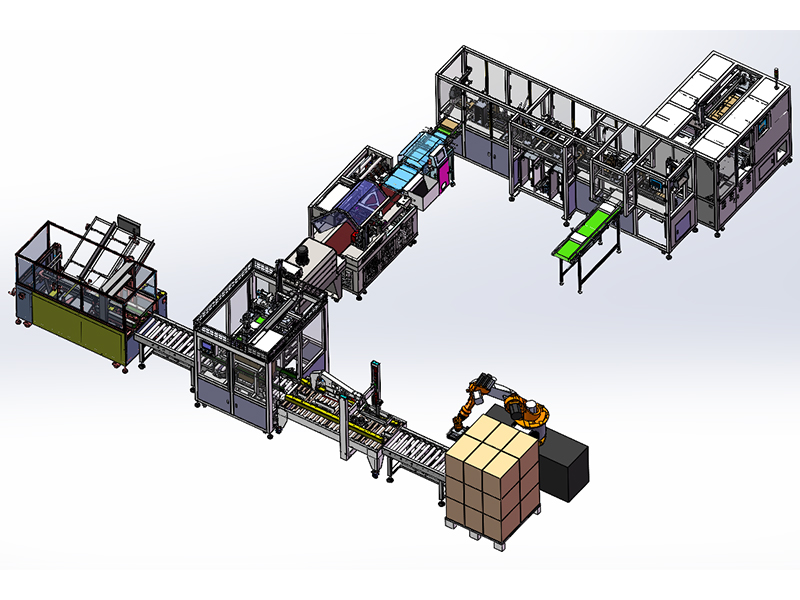

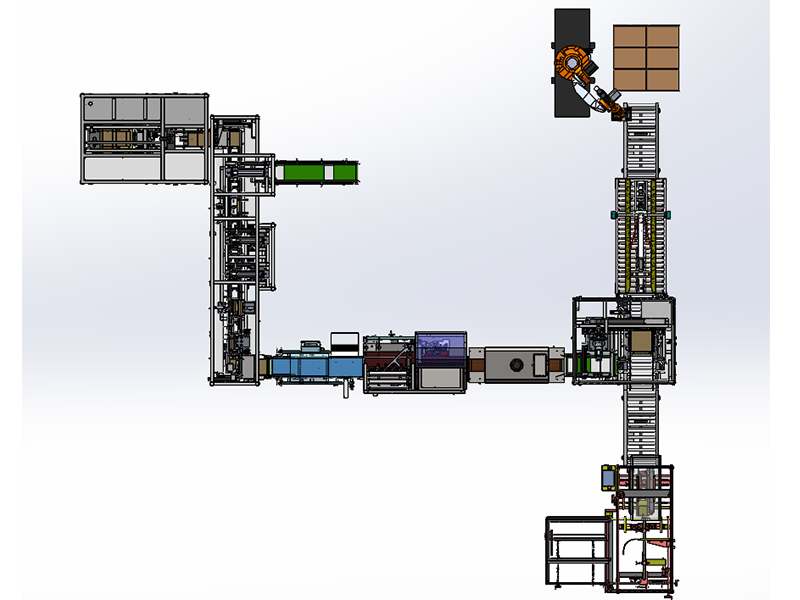

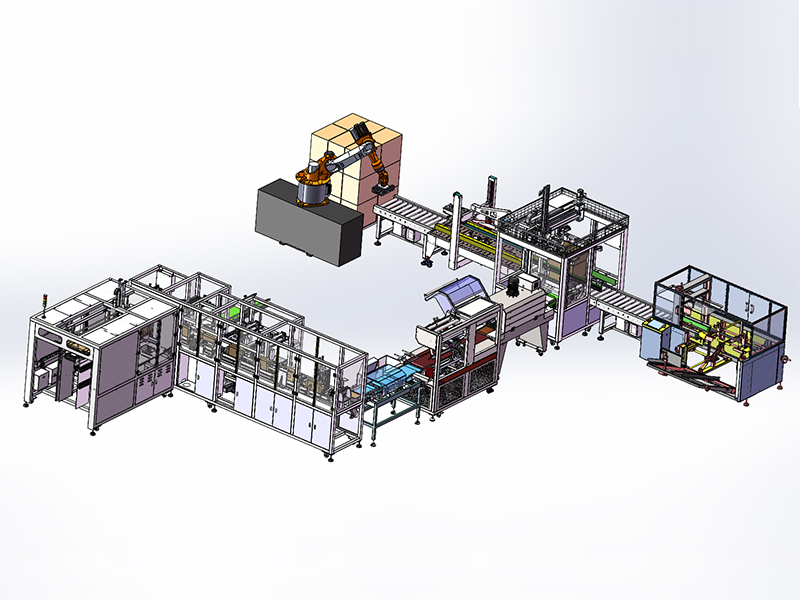

披萨盒折盒装盒整线包装

披萨盒折盒装盒整线包装

上一个：手机壳装盒机下一个：纸箱套袋机

详情介绍

视频案例展示：

整机技术参数：

产品型号	CH-ZHJ-300A
整线包装速度	900-1200间 Pcs/H
设备整体尺寸	L(21000)W(1300)H(1900)mm
飞机盒纸盒尺寸	L(120-300)W(90-230)H(30-80)mm(可按需定制)
开箱机械速度	4-6箱/分（实际速度以设计为准）
检测速度	60-80件/min
称重机检测精度	±0.3g-1g（视产品）
供给电源	220V、60Hz、1.2Kw
供给气源	600NL/min、0.6-0.8Mpa
机器重量	约2000kg
安全门	人体接触处避免直角或锐角，漏电开关，警示紧急开关
其它	备件通用性设计，接地，防尘

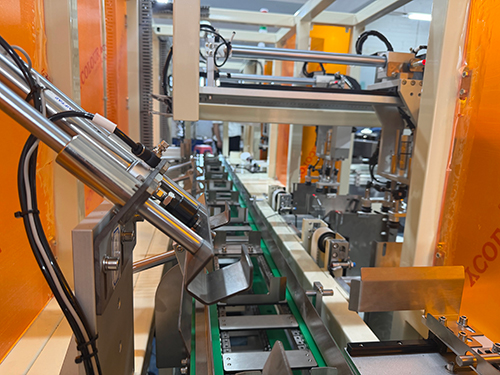

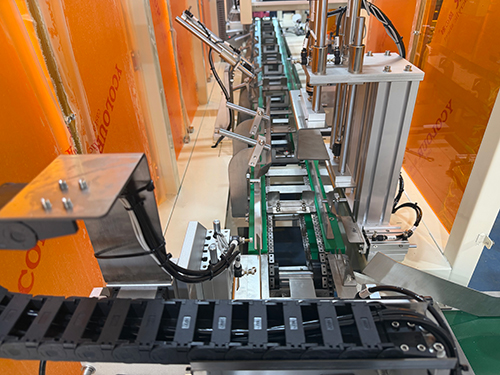

折盒机细节功能说明:

纸盒储料仓
自动升降储料仓，可根据纸盒大小调节尺寸。自动识别有无料，供给机械手取料。

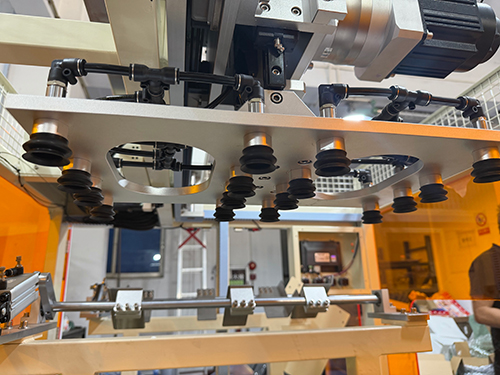

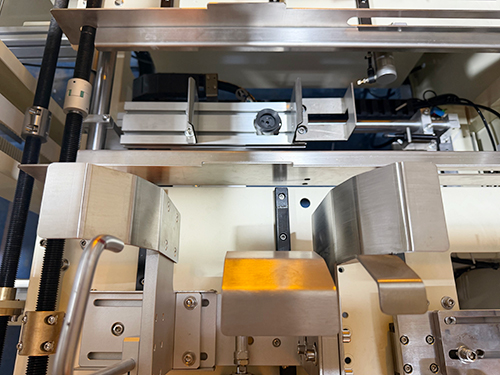

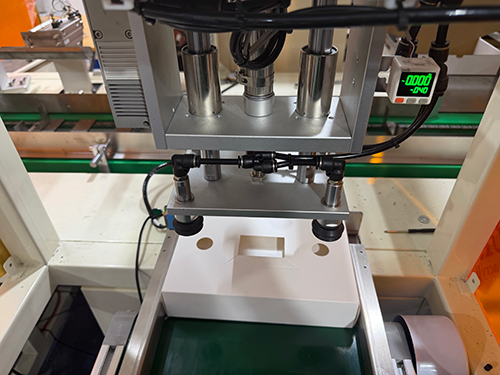

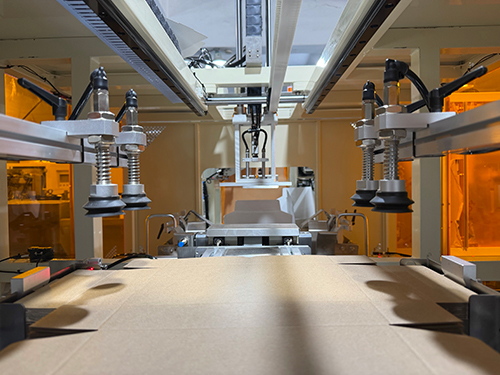

纸盒取料机械手
机械手从料仓自动抓取纸盒移送至纸盒折盒工位。具有自动识别纸盒有无被抓取功能。
纸盒侧边扣合工位
上一工位纸盒初步成型后，自动输送到侧边扣合工位。气缸动作将纸盒侧边扣合，纸盒完全成型。
扣合工位
气缸动作将纸盒侧边扣合，纸盒完全成型

折盖机细节图说明:

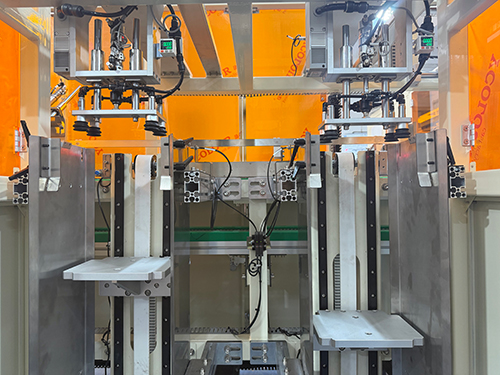

物料双料仓
自动升降储料仓，可根据纸盒大小调节尺寸。
装盒工位
装盒物料平台，由机械手抓取送到折盒里进行装盒

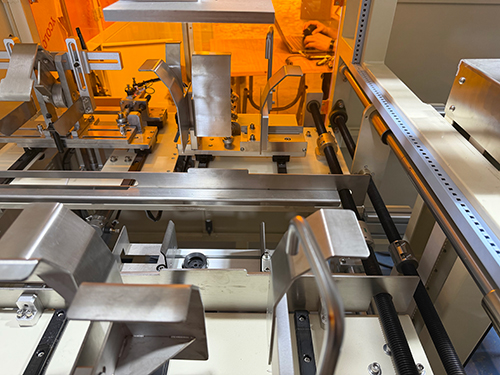

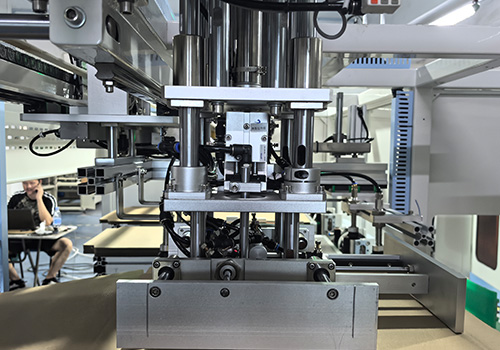

折盒工位
纸盒进入成型部位，依次折盒成型合盖

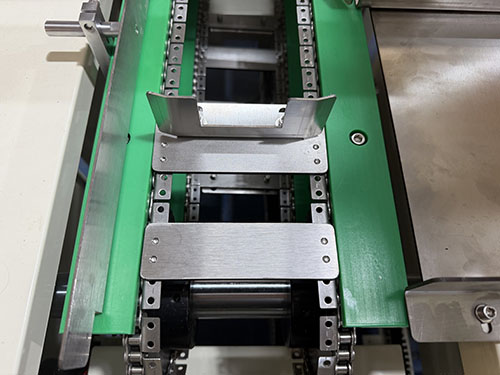

成型的夹具
可以调节尺寸的大小
折盖工位
纸盒装盒后，依次折盖
成品合盖工位
产品装盒后，折盖成品出料，进行称重检测

称重机细节说明:

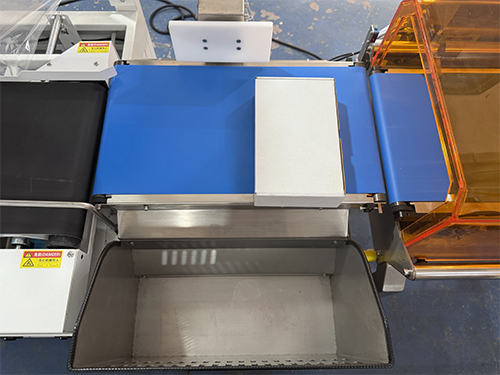

检查称重机
产品输送到皮带线，检测是否漏放品。

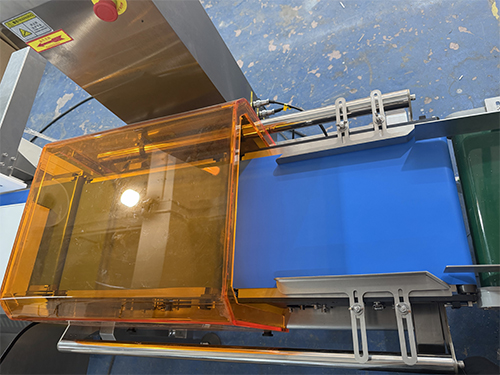

自动减测称重机
大尺寸彩色液晶触摸屏界面，操作简单，自动零点跟踪系统，保证检测数据可靠

热收缩膜机细节说明:

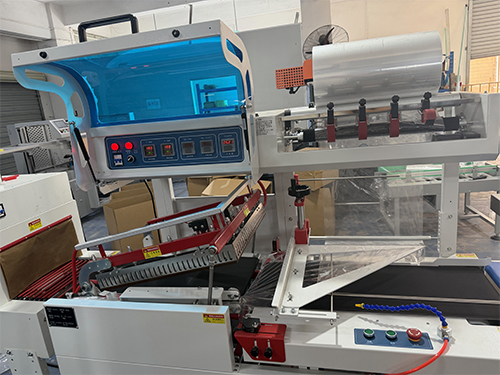

热收缩膜机工位
产品称重依次排列后，进入热收缩机覆膜。

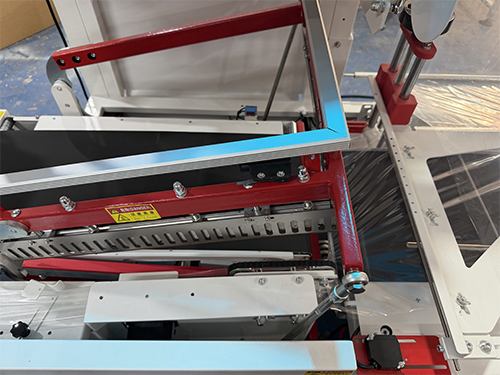

覆膜机
根据产品的尺寸，选择膜的大小，依次进于

装箱机细节说明:

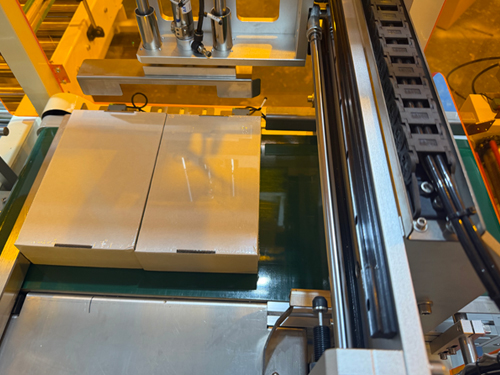

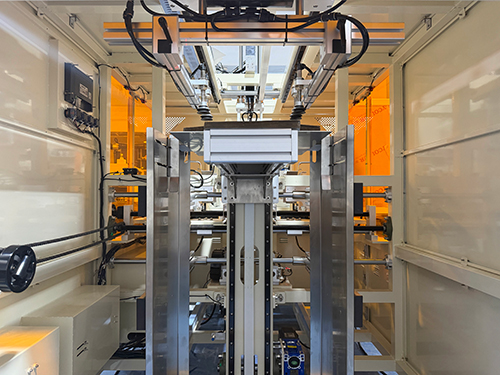

装箱工位
产品有序排列好后，排好序进行开箱装箱

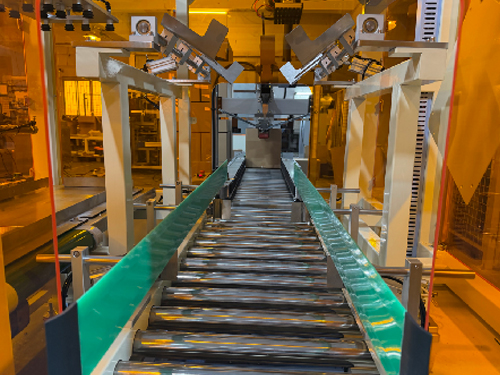

有序排列
产品有序排列，机械手抓取装箱
装箱机构
产品装箱后，进行封箱工艺
折箱工位
产品完美装箱后进行折盖封箱

自动码垛机细节说明:

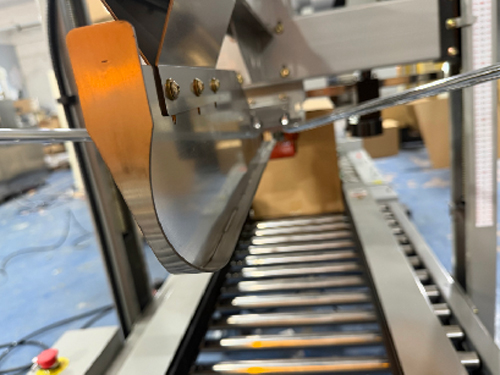

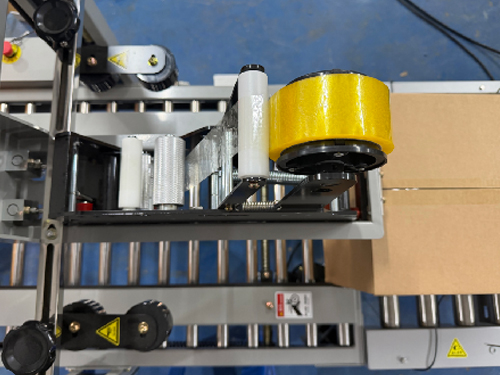

封箱工位
纸箱的大小调节封箱及胶子的大小尺寸
码垛工位
封箱完成后进行码垛搬运
码垛工位
每箱25公斤的重量

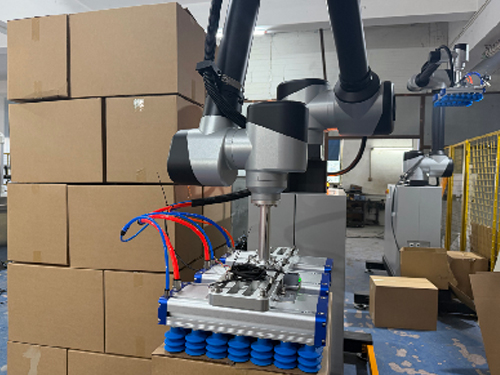

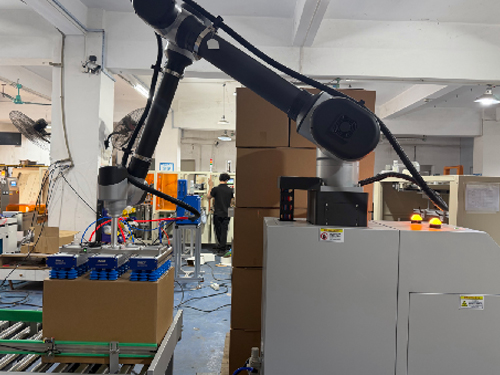

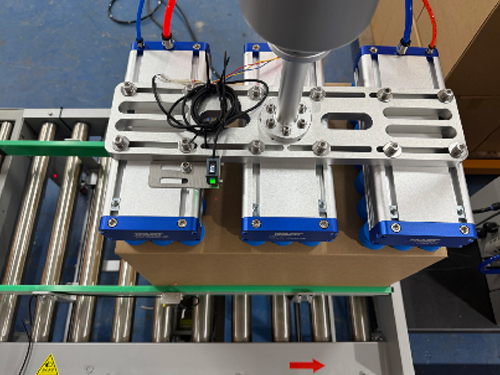

码垛机械手
完美完成整线包装产线
