披萨折盒合盖机

披萨折盒合盖机

上一个：(无) 下一个：纸箱套袋机

详情介绍

视频案例展示：

产品参数：

产品型号	CH-ZHJ-300
折盒速度	900-1000间 Pcs/H
设备尺寸（mm）	L(2200)W(1300)H(1800) mm
纸盒尺寸	L(120-300) X W(90-230) X H(30-80) mm
换型时间	10分钟左右
供给电源	220V、 60Hz、1.2Kw
供给气源	600NL/min、0.6-0.8Mpa
机器重量	约780kg
安全	安全门，人体接触处避免直角或锐角，漏电开关，警示标示紧急开关等
其它	备件通用性设计，接地，防尘

细节图:

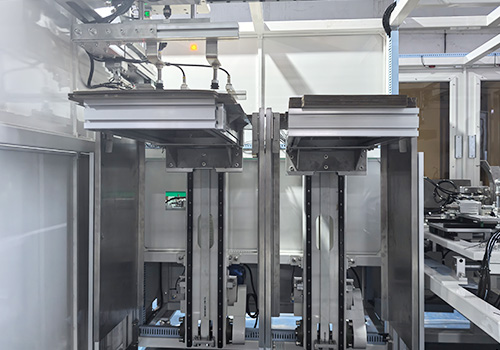

纸盒储料仓
自动升降储料仓，可根据纸盒大小调节尺寸。自动识别有无料，供给机械手取料。

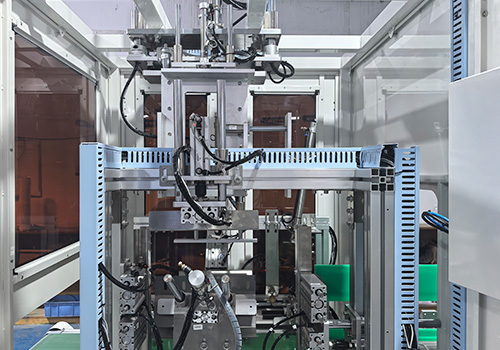

纸盒取料机械手
机械手从料仓自动抓取纸盒移送至纸盒折盒工位。具有自动识别纸盒有无被抓取功能。

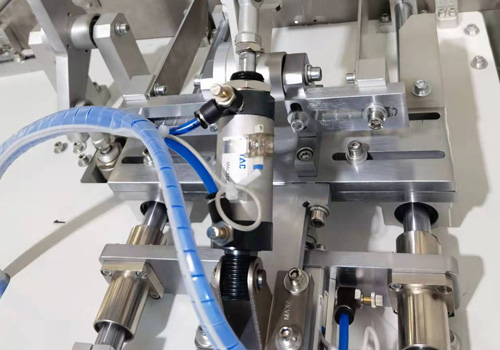

机械手伺服驱动
从料仓自动抓取纸盒后，由伺服电机驱动移送至纸盒成型工位

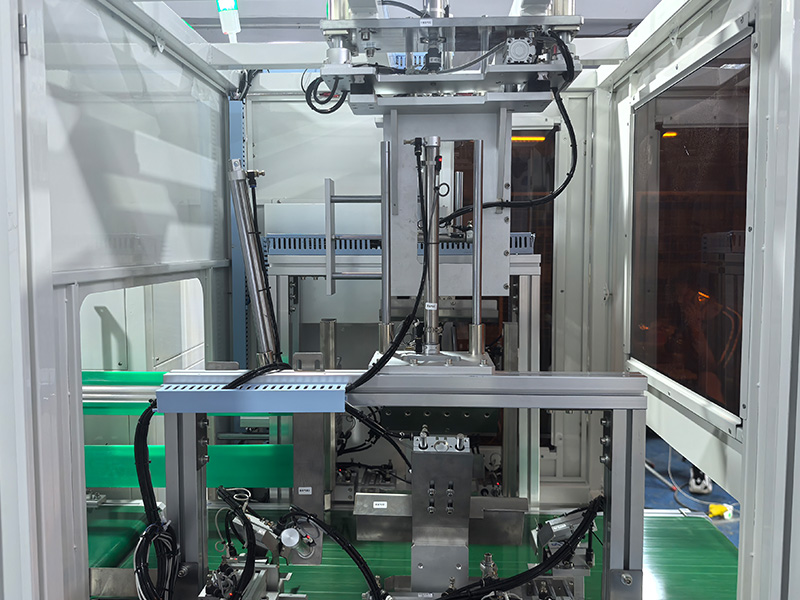

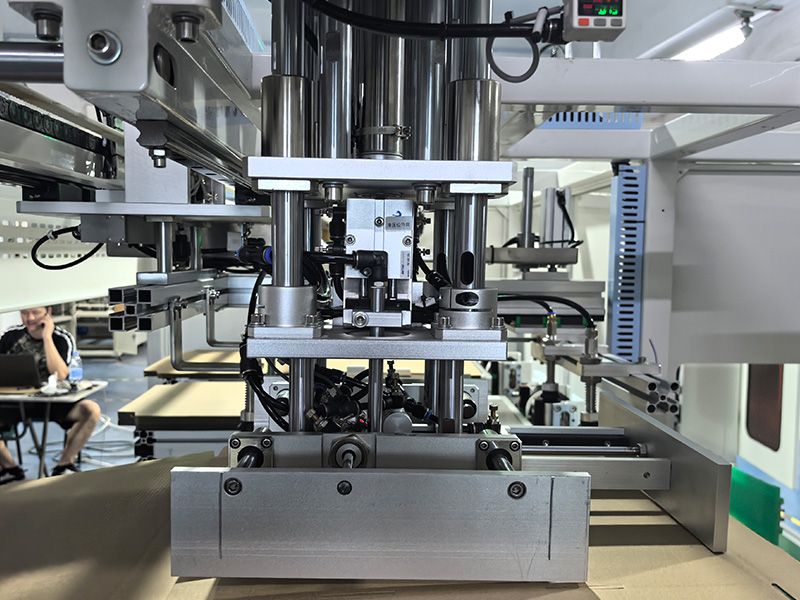

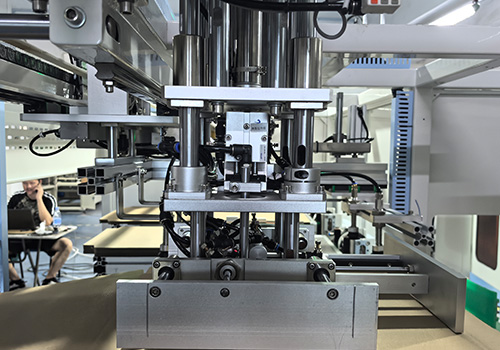

纸盒冲压成型
纸盒由机械手输送至成型工位后，模组自动冲压纸盒成型

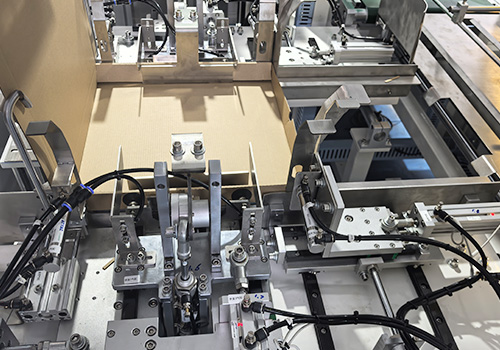

纸盒侧边扣合工位
上一工位纸盒初步成型后，自动输送到侧边扣合工位。气缸动作将纸盒侧边扣合，纸盒完全成型。

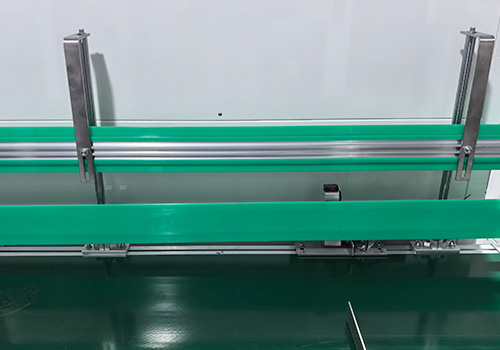

成品出料
纸盒折盒完成后，自动输送出工作台
