纸板折盒机,自动折盒一机可兼容多种尺寸纸盒,折盒速度快,广乏用于医药纸盒
产品型号 | YXZHJ-00-00 |
折盒速度 | 8 PCS/分钟 |
料 仓 存 放 量 | 300片(按纸板厚度:2.5MM) |
电 压 功 率 | 380V 50HZ 2000W |
控 制 电 压 | DC24V |
空 气 压 力 | 0.6MPa |
空 气 消 耗 电 | 800L/min |
机器外型尺寸 | L:4322mm W:1250mm H:1882mm |
适用纸盒尺寸 | L:605-630mm W:540-600mm |

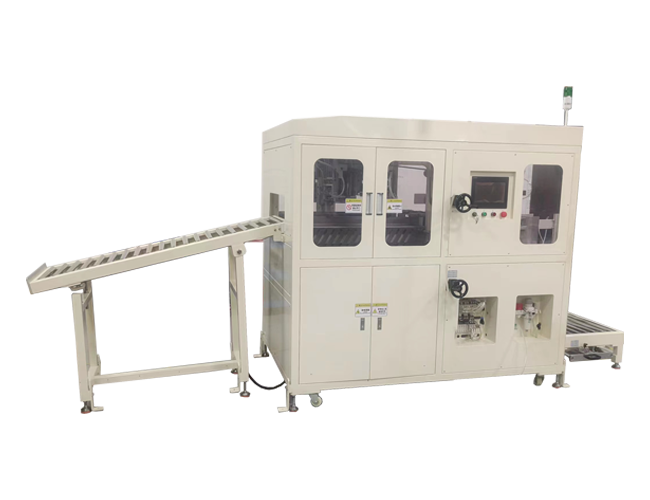

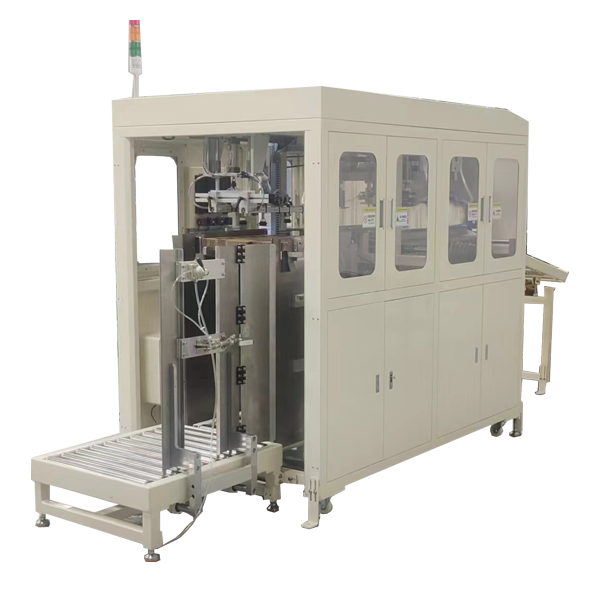

折盒机主要由机箱,料仓,取纸盒机械手,纸盒成型工位,自动锁底部件组成。
可适用多种尺寸规格的纸盒,实现快速简单切换。调节工位多采用手轮丝杆调节, 带刻度尺记数。
◆运行稳定快速,在生产工艺过程中,不会因该设备本身而导致产品损坏。
◆计数(断电记忆)和显示功能。
◆安全有效防护,机器运动部件具备安全防护罩。与产品接触的零部件无焊缝,抛 光并钝化。电机出现过载或如果额定负载过度消耗必须停机和报警。
◆设备符合国家质量标准、环保标准、电气安全标准等相应标准。所有电磁阀及控制信号的反馈均采用直流24伏电源。所有24伏电源 及PLC控制器使用的直流电 源采用专用的大功率开关稳压电源进行供电。
采用备料平台人工上料,重物品的瓦楞纸盒、一机可兼容多种尺寸纸盒。

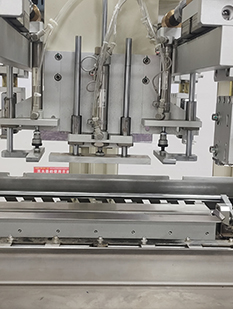

一次翻折组,二次翻折组。由气缸冲压压盒成型

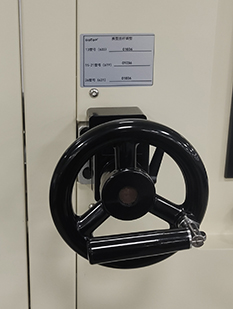

采用怡合达数字计数器,手轮调节料仓纸盒的大小尺寸

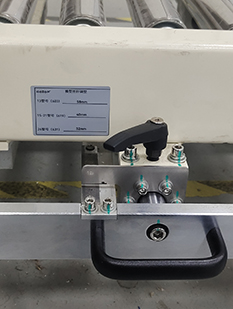

备料平台由调节把手调节纸盒的大小,有顺序的排列

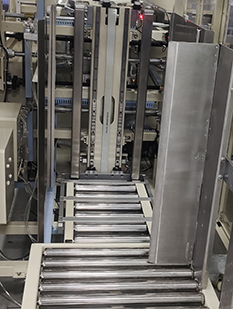

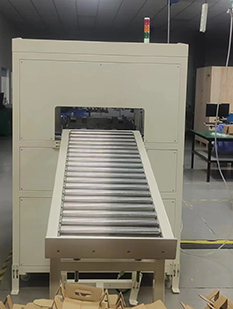

成品出仓后由不锈钢的升降送料台送出,连接下一工工位
名称 | 品牌 |
PLC | 三菱 |
人机界面 | 三菱 |
滑轨 | THK |
发生器 | SMC |
继电器 | 欧姆龙 |
电器开关 | 欧姆龙 |
传感器/接触器 | 欧姆龙 |
组合气缸/组合气台 | SMC |
汽缸感应器 | SMC |
电磁阀 | SMC |
三通体 | SMC |
轴承 | NSK |
减速电机 | 日本新宝 |
步进伺服马达/驱动器 | 三菱 |
链条 | 椿本 |
