操作简单，稳定，可对接输送线生产，可单机模式作业， ，高效高质生产，环保，方便，节省人工和成本
|
产品型号 |
CH-ZHJ-300 |
|
折盒速度 |
1200-1500 Pcs/H |
|
设备尺寸 （mm） |
L1800*W1300*H1850 mm （以最终设计为准） |
|
料仓设计 |
不停机加料 |
|
换型时间 |
≤10分钟 |
|
供给电源 |
220V、 60Hz、1.5Kw |
|
供给气源 |
450NL/min、0.6-0.8Mpa |
|
机器重量 |
大约580kg |
|
安全 |
安全门，人体接触处避免直角或锐角，漏电开关，紧急开关等 |
|
其他 |
备件通用性设计，内部安装照明灯，接地，防尘，防静电处理 |

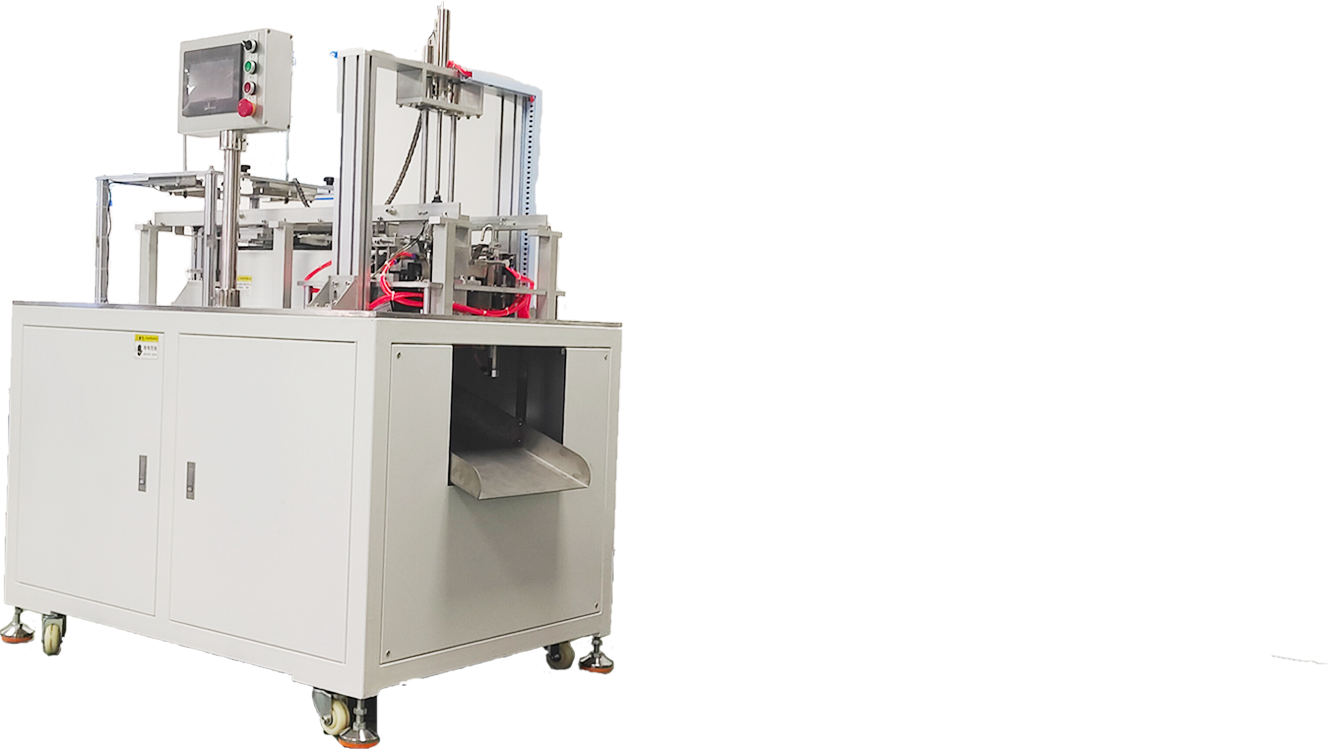

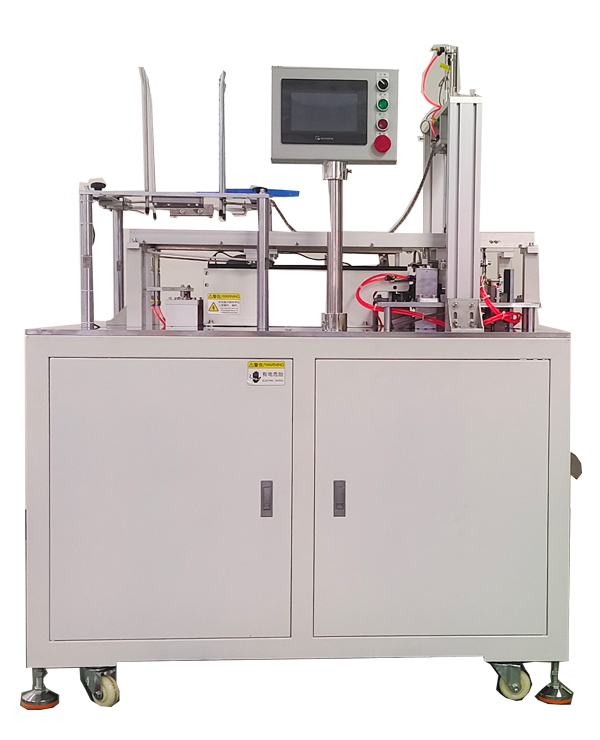

天地盖折盒机，可适用多种尺寸规格的纸盒，实现快速简单切换，操作简单，稳定。可对接输送线生产，可单机模式作业， 高效高质生产，环保，方便，节省人工和成本。
折盒机主要由机箱，料仓，取纸盒机械手，纸盒成型工位，自动锁底部件组成
◆可适用多种尺寸规格的纸盒，实现快速简单切换。调节工位多采用手轮丝杆调节，带刻度尺记数
◆实现连续生产，料仓补料不停机加料
◆运行稳定快速，在生产工艺过程中，不会因该设备本身而导致产品损坏
◆计数
◆安全有效防护，机器运动部件具备安全防护罩。与产品接触的零部件无焊缝，抛光并钝化。电机出现过载或如果额定负载过度消耗必须停机和报警
◆设备符合国家质量标准、环保标准、电气安全标准等相应标准。所有电磁阀及控制信号的反馈均采用直流24伏电源。所有24伏电源 及PLC控制器使用的直流电源采用专用的大功率开关稳 压电源进行供电
◆可与后段皮带线对接，后端有纸盒，折盒机自动暂停生产，后端无纸盒，折盒机自动恢复生产
|
部件名称 |
品牌 |
|
PLC |
台达 |
|
真空发生器 |
SMC |
|
安全光幕 |
松下 |
|
人机界面 |
信捷 |
|
汽缸感应器 |
亚德客 |
|
继电器 |
厦门宏发 |
|
数显温控器 |
欧姆龙 |
|
传感器/接触器 |
松下 |
|
组合汽缸/组合气台 |
亚德客 |
|
调速电机 |
甬航 |
|
电磁阀 |
亚德客 |
|
三通体 |
亚德客 |
|
伺服马达/驱动器 |
韦德 |
|
轴承 |
哈尔滨 |
宽度通过手轮调节
宽度通过手轮调节
松开手拧螺丝调节，吸盘的X和y轴方向
手轮调节纸盒成型宽度，由读数器记忆数据
更换对应的模板，通过插销快速定位更换
